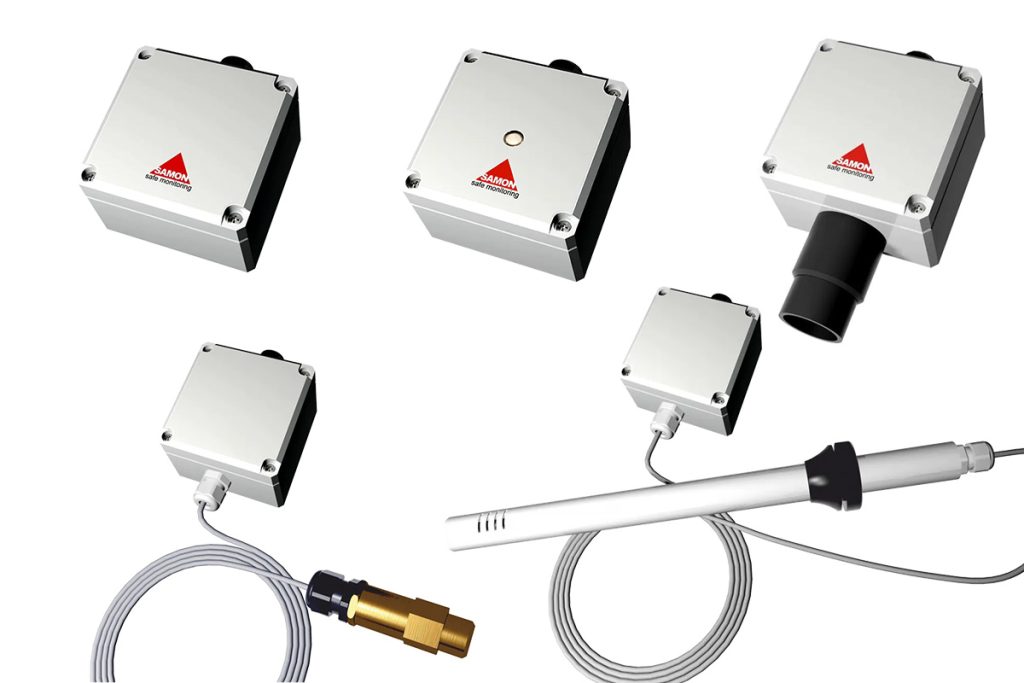

TR-Serie

Kältemittelgas-Detektor-Transmitter für industrielle Anwendungen

Wählbarer Analogausgang (4-20mA, 0-10V)
Verbindung zur MPU oder SPU Überwachungseinheit
Integrierbar mit jeder PLC oder Gaswarnzentrale, die analoge Signale akzeptiert
Betriebsbereich -40°C- +50°C (außer TR-EC)
Wartungs-Kalibriergas & TR-Kalibrierkit
Stromversorgung 12-30V DC

Die Gaswarnsender der TR-Serie sind robust und für den Einsatz in rauen Umgebungen konzipiert. Sie bieten eine einfache und zuverlässige Gasdetektion für industrielle Kältemittelanwendungen.

Es gibt eine Reihe von Varianten der TR-xx Plattform, um anwendungsspezifische Anforderungen zu erfüllen, die alle eine Reihe von
Funktionen gemeinsam haben.

Dazu gehören:

- Wählbarer Analogausgang (4-20mA, 0-10V)

- Verbindung zur MPU oder SPU Überwachungseinheit

- Integrierbar mit jeder PLC oder Gaswarnzentrale, die analoge Signale akzeptiert

- Betriebsbereich -40°C - + 50°C (außer TR-EC)

- Wartungs-Kalibriergas & TR-Kalibrierkit

- Stromversorgung 12-30V DC

Die Detektoren der TR-Serie für Kältemittelgasdetektoren können je nach Anwendung und verwendetem Gas in verschiedenen Versionen geliefert werden.

Die folgenden Optionen sind verfügbar:

Modell-Typen

TR-IR
CO2-Erkennung mit Infrarotsensor
IP67-Gehäuse

TR-SC
HFC / HFO / NH3 / R290 / brennbare Gase / VOC-Detektion mit Halbleitersensor
IP54-Gehäuse

TR-SCK
Erkennung von HFC / HFO / NH3 / R290 / brennbaren Gasen mit Halbleitersensor
IP54-Gehäuse
Fernsensor, 1,5 m Kabel
Installation in Lüftungskanälen (Kunststoffrohr mit dem Sensor
montiert mit einer Gummimanschette
direkt im Kanal)

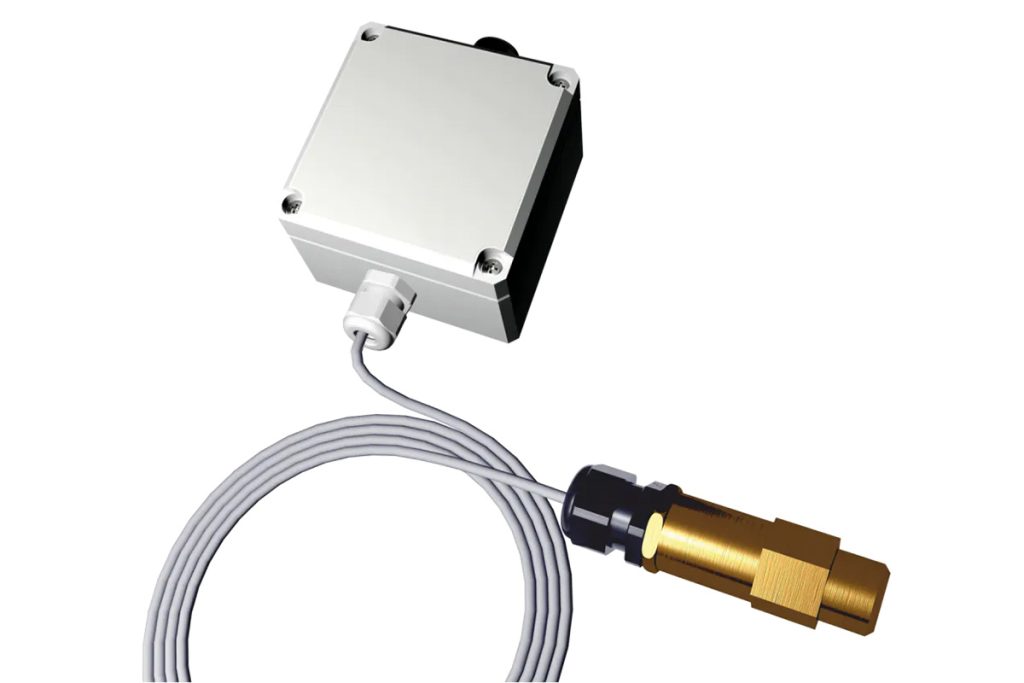

TR-SCR
HFC / HFO / NH3-Detektor mit Halbleitersensor
IP54-Gehäuse
Fernsensor, 1,5 m Kabel
Entlüftungsleitungen von der Druckbegrenzungsventil-Installation
Rohrverschraubung in Messing ½ " Flare

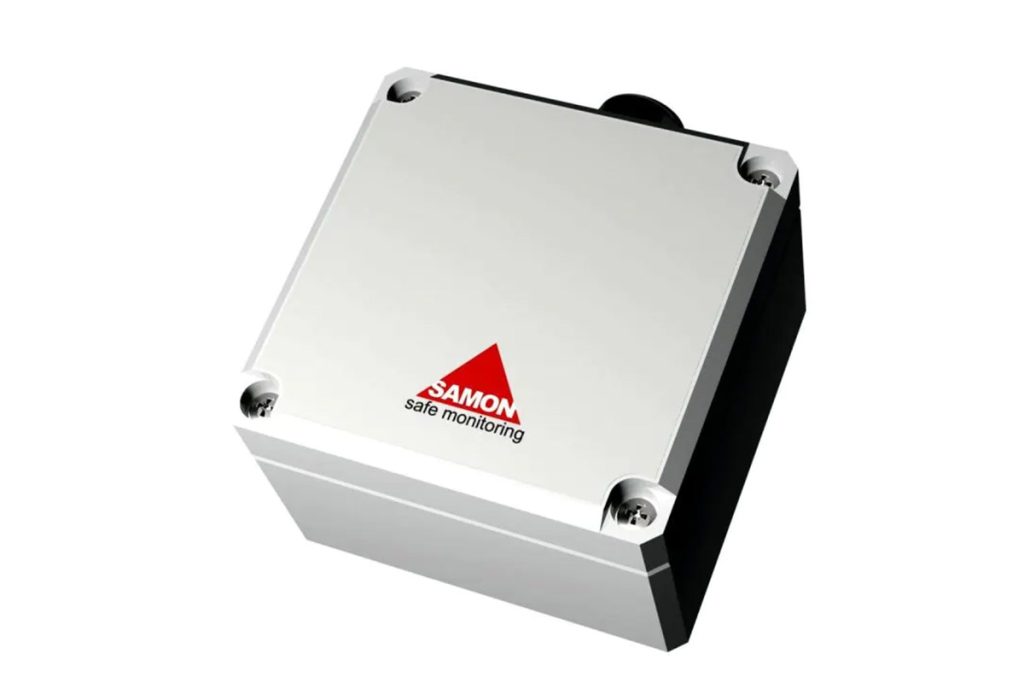

TR-EC
NH3 / CO / NO2-Detektor mit elektrochemischem Sensor
IP67-Gehäuse
NH3: -30°C - + 50°C Betriebsbereich
CO / NO2: -10°C - + 40°C Betriebsbereich

TECHNISCHE DATEN

TR-EC-CO / TR-EC-NO2

	TR-EC-CO	TR-EC-NO2
Gasart:	Kohlenmonoxid (CO)	Stickstoffdioxid (NO2)
Material:	Polycarbonat	Polykarbonat
Methode:	Elektrochemisch	Elektrochemisch
Bereich:	0-300 ppm	0-20 ppm
Lebensdauer des Sensors:	~ 6 Jahre	~ 2 Jahre
Kalibrierungsintervall:	Automatischer Nullabgleich, Kalibrierungsspanne einmal pro Jahr.	Automatischer Nullabgleich, Kalibrierungsspanne einmal im Jahr.
Stromverbrauch:	20mA	20mA
Stromversorgung:	12..28V DC	12..28V DC
Ausgang:	4..20mA / 0..10V DC linear	4..20mA / 0..10V DC linear
Umgebungstemp:	-10ºC..+40ºC	-10ºC..+40ºC
Luftfeuchtigkeit der Umgebung:	0..90% RH	0..90% RH
Gehäuse:	IP56	IP56
Abmessungen:	80 x 82 x 86 mm	80 x 82 x 86 mm
Gewicht:	190g	190g
Zulassungen:	CE, TÜV-geprüft nach VDI	CE, TÜV-geprüft nach VDI

TR-EC-NH3

Gasart:	Ammoniak (NH3)
Material:	Polycarbonat
Methode:	Elektrochemisch
Bereich:	0-100 ppm / 0-1000 ppm / 0-5000 ppm / B1020-10000 ppm
Lebensdauer des Sensors:	~ 2-3 Jahre
Kalibrierungsintervall:	> einmal im Jahr. B101
Max (RL):	250 Ohm (Eingangsimpedanz)
Stromverbrauch:	20mA
Stromversorgung:	12..36V DC
Ausgang:	4..20mA linear
Umgebungstemp:	-30ºC..+50ºC
Luftfeuchtigkeit der Umgebung:	15..90% RH
Gehäuse:	IP56
Abmessungen:	80 x 82 x 60 mm
Gewicht:	180g
Zulassungen:	CE, EMC

TR-SC-..


Sensor-Typ:	Halbleiter
Reaktionszeit (T90):	<10 Sekunden
Ausgangssignal:	4..20mA (max 500 ohm) / 0..10V DC
Kalibrierung:	"Nullpunkt / Spanne" ≥ einmal pro Jahr
Lebensdauer des Sensors:	>5 Jahre (Austausch alle 5 Jahre empfohlen, oder wenn das Gerät nicht mehr neu kalibriert werden kann)
Stromversorgung:	12..30V DC
Gehäuse:	PC-Polycarbonat (IP54)
Kabelverschraubung:	1 x M16
TR-SC, Spritzwassergeschützt (IP54)
Bereich / Gas	TR-SC-HCFC-4000: 0-4000ppm / HFCKW (R22)
	TR-SC-HFC(A)-4000: 0-4000ppm / HFC (R404a, R407a, R410a, R507)
	TR-SC-HFC(B)-4000:B144 0-4000ppm / (R134)
	TR-SC-NH3-1000: 0-1000ppm / Ammoniak
	TR-SC-NH3-4000: 0-4000ppm / Ammoniak
	TR-SC-HC:B147 0-50% LEL / Kohlenwasserstoff
	TR-SC-H2:141:141 0-50% UEG/Wasserstoff
Gehäuse:	Polycarbonat / ABS
Betriebstemperatur:	-40ºC..+50ºC
Luftfeuchtigkeit im Betrieb:	10-90 % Rh (nicht kondensierend)
Abmessungen:	130x82x56 mm
TR-SCK, Kanalmontage
Bereich / Gas	TR-SCK-HCFC-4000: 0-4000ppm / HFCKW (R22)
	TR-SCK-HFC(A)-4000 0-4000ppm / HFC (R404a, R407a, R410a, R507)
	TR-SCK-HFC(B)-4000 0-4000ppm / (R134)
	TR-SCK-NH3-1000 0-1000ppm / Ammoniak
	TR-SCK-NH3-4000 0-4000ppm / Ammoniak
	TR-SCK-HC 0-50% UEG / Kohlenwasserstoff
	TR-SCK-H2 0-50% UEG/Wasserstoff
Gehäuse des Senders	80 x 82 x 56 mm (IP54)
Kanalrohr	Kunststoff, L 350mm (PVC)
Betriebstemperatur:	0ºC..+50ºC
Luftfeuchtigkeit im Betrieb:	10-90 % Rh (nicht kondensierend)
TR-SCR, Für Entlüftungsleitungen (Abblasleitungen)
Bereich / Gas:	TR-SCR-HFC(B)-4000: 0-4000ppm / HFC (R134)
	TR-SCR-NH3-4000 0-4000ppm / Ammoniak
Gehäuse des Senders	80 x 82 x 56 mm (IP54)
Rohranschluss:	70x25 mm HFC - Messing ½"-Blende NH3 - Stahl R½"
Betriebstemperatur:	0ºC..+50ºC
Luftfeuchtigkeit im Betrieb:	10-90 % Rh (nicht kondensierend)

TR-IR

TR-IR-CO2, Spritzwassergeschützt (IP67)
Gehäuse:	PC-Polycarbonat (IP67)
Stromversorgung:	12..30V DC
Leistungsaufnahme:	2,5W
Sensor-Typ:	NDIR
Reaktionszeit (T90):	<10 Sekunden
Ausgangssignal:	4..20mA (min 250..max 500 ohm) / 0..10V DC
Kalibrierung:	Automatische Grundlinienkorrektur
Kontrolle/Prüfung:	Der Detektor sollte mindestens einmal pro Jahr getestet werden
Sensor-Lebensdauer:	>15 Jahre (Austausch alle 10 Jahre empfohlen, oder wenn das Gerät kein Gas mehr anzeigt)
Betriebstemperatur:	-40ºC..50ºC
Luftfeuchtigkeit bei Betrieb:	10-90 % Rh (nicht kondensierend)
Kabelverschraubung:	1 x M16
Abmessungen (LxHxT)	80 x 82 x 56 mm
Bereich / Gas:	TR-IR-CO2: 0-10000ppm Kohlendioxid
	TR-IR-CO2: 0-20000/30000ppm Kohlendioxyd

Kommt bald ...

Bestellnummer	Modell	Details	PG
TR-IR Detektoren	CO₂
39-4312	TR-IR-CO2-10000	0-10000 ppm, maximal 2,5 W	A
39-4314	TR-IR-CO2-30000	0-30000 ppm, maximal 2,5 W	A
TR-SC Detektoren	HFC / HFO / NH₃ / R290 / brennbares Gas
39-4120-A	TR-SC-HFC(A)-4000	0..4000 ppm HFKW (Standard R404a / R507)	A
39-4120-B	TR-SC-HFC(B)-4000	0..4000 ppm HFKW (Standard R134a)	A
39-4152	TR-SC-NH3-4000	0..4000 ppm Ammoniak, max 2 W	A
39-4153	TR-SC-NH3-10000	0..10000 ppm Ammoniak, max 2 W	A
39-4130	TR-SC-HC	0-50% LEL, Allgemein für Kohlenwasserstoffe (HC)	A
39-4170	TR-SC-H2	0-50% LEL, Wasserstoff (H2)	A
TR-SCK Detektoren	HFC / HFO / NH₃/ R290 / brennbares Gas	Für Lüftungskanäle
39-8120-A	TR-SCK-HFC(A)-4000	0..4000 ppm HFKW (Standard R404a / R507)	A
39-8120-B	TR-SCK-HFC(B)-4000	0..4000 ppm HFKW (Standard R134a)	A
39-8152	TR-SCK-NH3-4000	0..4000 ppm Ammoniak, max 2 W	A
39-8130	TR-SCK-HC	0-50% LEL, Allgemein für Kohlenwasserstoffe (HC)	A
39-8170	TR-SCK-H2	0-50% LEL, Wasserstoff (H2)	A
TR-SCR Detektoren	HFC / HFO / NH₃ /	Für Entlüftungsleitungen von Druckbegrenzungsventilen
39-6120-B	TR-SCR-HFC(B)-4000	0..4000 ppm HFKW (Standard R134a)	A
39-6152	TR-SCR-NH3-4000	0..4000 ppm Ammoniak, max 2 W	A
TR-EC Detektoren	NH3 / CO₂ / NEIN₂
39-4250	TR-EC-NH3-100	0 - 100 ppm	A
39-4251	TR-EC-NH3-1000	0 - 1000 ppm	A
39-4252	TR-EC-NH3-5000	0 - 5000 ppm	A
39-4253	TR-EC-NH3-10000	0 - 10000 ppm	A
39-4260	TR-EC-CO	0-300 ppm	A
39-4240	TR-EC-NO2	0-20 ppm	A

Laden Sie Informationsmaterial für dieses Produkt herunter:

Anleitung TR-EC-CO / TR-EC-NO2

Anleitung TR-EC-NH3

Anleitung TR-IR-CO2

Anleitung TR-SC-..
